产品描述

8 路信号输出(数据独立),适合大型工程或远距离传输选用,可多台级 联组合使用。

实现根据软件的配置进行一键快速写码。

控制各类常规芯片的 LED线条灯或点光源屏。

单线:TM180*-400K/800K、UCS19**、UCS29**、SM167**;

DMX512:UCS512A/B/C0/C4/D/E、DMX512AP/SM512、 SM16500/12、SM17500P/12P/22P、市面标准 DMX512。

断点续传:UCS5603、WS2818、GS8206、P9883、TM1914、 XT1506S。

可切换效果模式与播放速度,可调灯具的亮度(选用)。

可选用级联、时控同步附加功能,详情咨询我司。

附送专业效果制作软件,用户可自行制作任意效果放入 SD 卡中使用。

基础参数

外壳材质:铁

供电类型:AC 100~240V

输入信号:SW 以太网协议

输出端口:TTL 电平信号 & RS-485×8 路

输出功率:5W

工作温度:-15°C~60°C

相对湿度:≤50% RH

传输距离:采用国标超五类非屏蔽网线(无氧铜,直径 0.51mm 以上,双绞紧密,电阻小于10 欧/300 米),控制盒间的距离可为100 米

使用环境:请安装在干燥的室内环境中,避免灰尘、潮湿及雨水

产品净重:1.0kg

产品应用

脱机控制系统,能无限级联,八端口控制器,每个端口最大 带载能力512点。

产品尺寸 / 端口示意图

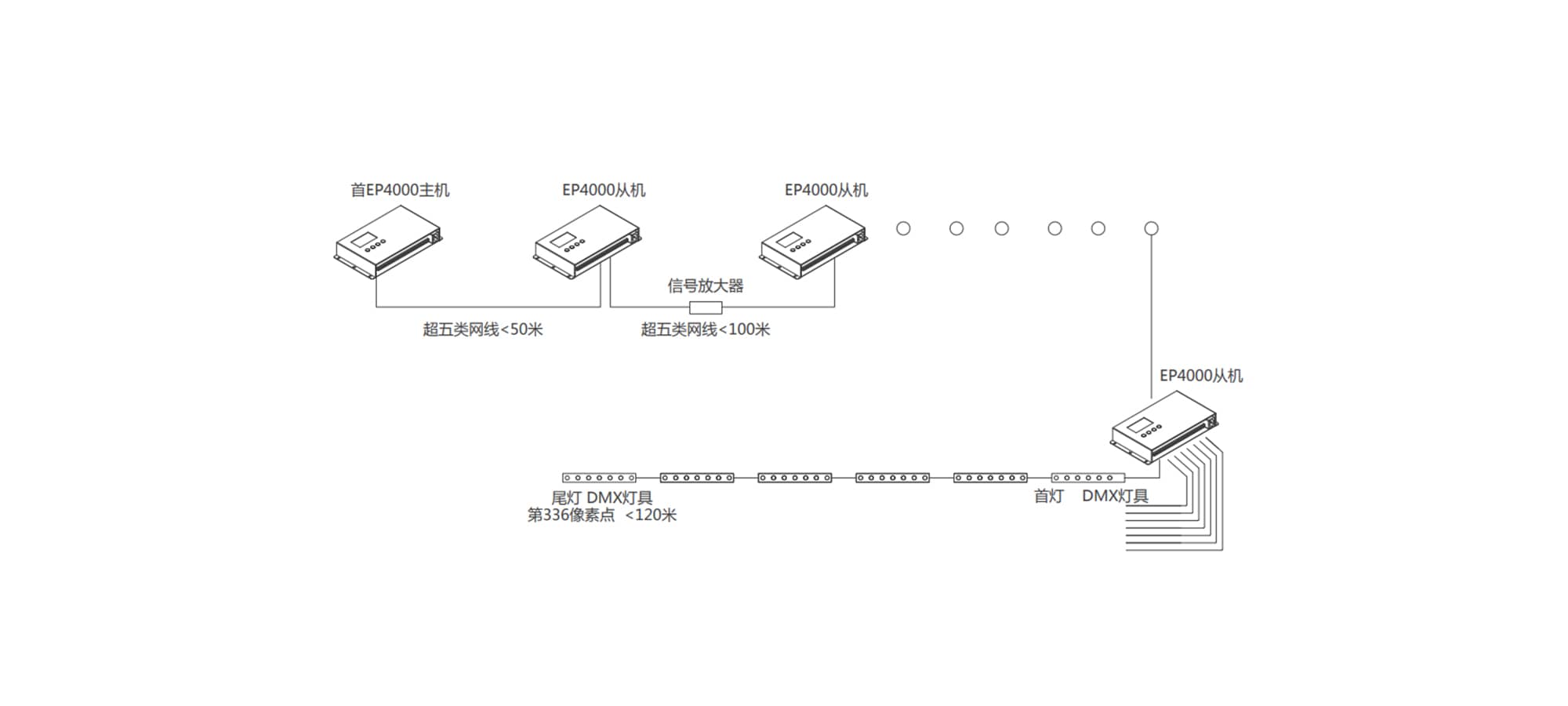

系统连接图
